Μέχρι και το '90, ο μέσος υπολογιστής είχε ένα άχαρο μπεζ κουτί, που ακόμα και καινούριο έμοιαζε βρώμικο. Σήμερα, υπάρχουν εξαιρετικές επιλογές για κουτιά. Αν μάλιστα επιλέξουμε ένα tower με παράθυρο, μπορούμε να οργανώσουμε χρωματικά και το εσωτερικό. Δείτε τη σύνθεση Blue Carnage #34 ενός αναγνώστη μας.
Προτάσεις συνεργασίας
Τα νέα άρθρα του PCsteps
Γίνε VIP μέλος στο PCSteps
Εν αρχή, ήτο το Tower

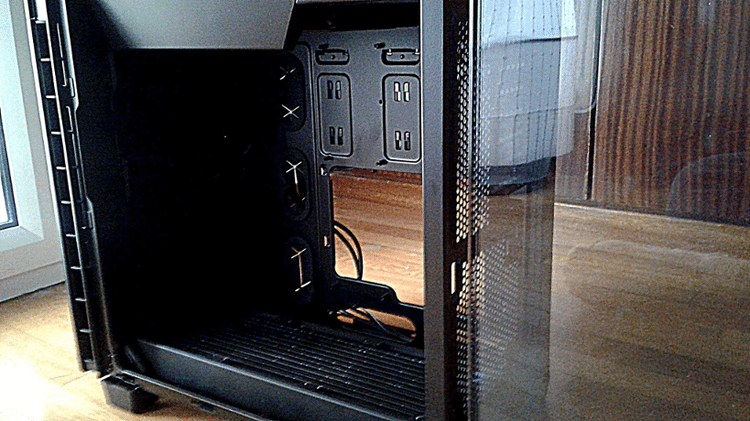

Η σχεδίαση του Blue Carnage #34 ξεκίνησε με την επιλογή του κουτιού Corsair 600C. Το συγκεκριμένο tower ξεχωρίζει για το γεγονός πως ολόκληρη η μία πλευρά είναι ένα παράθυρο στο εσωτερικό του υπολογιστή.
Επίσης, το Corsair 600C ανήκει στα κουτιά που δέχονται inverted τη μητρική. Αυτό σημαίνει πως η μητρική τοποθετείται ανάποδα, ώστε οι θύρες επέκτασης και οι κάρτες να είναι στο πάνω μέρος και τα βύσματα USB, δικτύου, και ήχου να είναι από κάτω.
Το Project έχει στηθεί πάνω στην πλατφόρμα Z170. Συγκεκριμένα:
- Κουτί: Carbide Series® Clear 600C
- Μητρική: MSI Z170A Mpower Gaming Titanium Edition
- Επεξεργαστής: Intel Core i5-6600K
- Τροφοδοτικό: Corsair Builder Series CX750M
- Μνήμη RAM: G.Skill TridentZ 8GB DDR4-3000MHz
- SSD: OCZ Trion 150
Αρχικά σαν κάρτα γραφικών χρησιμοποιείται μία ήδη υπάρχουσα, και θα αγοραστεί μια 980Ti ή GTX 1070 στο επόμενο διάστημα.
Επίσης η τελευταία επέμβαση στο σύστημα είναι η προσθήκη custom υδρόψυξης με τα εξής χαρακτηριστικά:
- Cpu Waterblock: EK-Supremacy EVO – Full Nickel
- Aντλία: EK-D5 Vario (12V DC Pump)
- Ρεζερβουάρ: Barrow POM/PMMA acrylic water pump cover for D5 + Barrow 90 130 210mm cylinder water tank extension tank for D5
- Ρακόρ+γωνιες: 10xFormulaMod Black Silver G1/4” thread 90 degree Rotary Fitting Adapter , 1xBarrow G1/4″ White Black Silver Three Rotary 90-Degree 360 degree , 2xBarrow Rotary G1/4” cube Silvery brass 3-way adapter , 8xCompression Fitting 14mm Rigid/Hard Tube Silver , 1xFormulaMod Mini Valve
- Υγρα: Mayhems Pastel Blue Berry
Τέλος, χρησιμοποιούνται sleeved extension σε γκρι χρώμα για τα καλώδια της μητρικής και για την μελλοντική κάρτα γραφικών.
Το στήσιμο του συστήματος

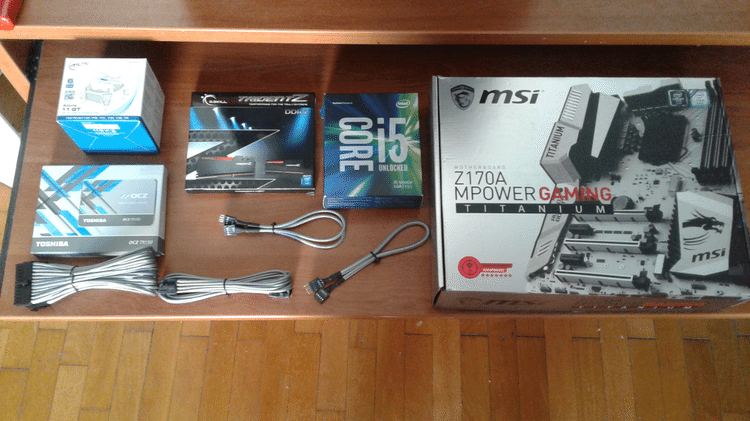

Τα πρώτα υποσυστήματα που ήρθαν ήταν ο δίσκος, ο επεξεργαστής, οι μνήμες, και τα sleeved καλώδια.
Σύντομα αργότερα έγινε και η παραλαβή της μητρικής.

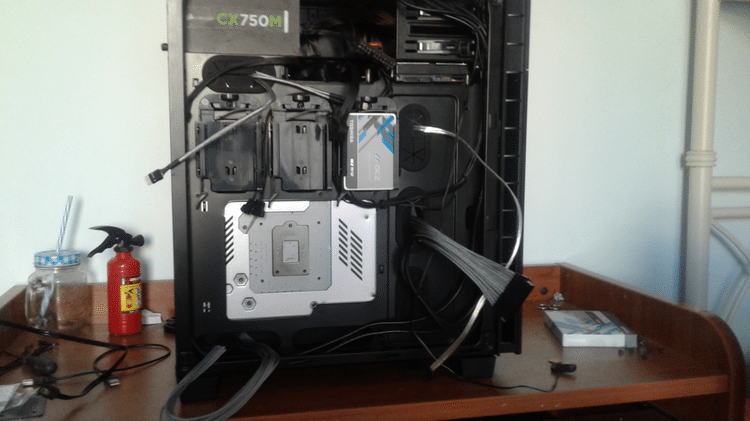

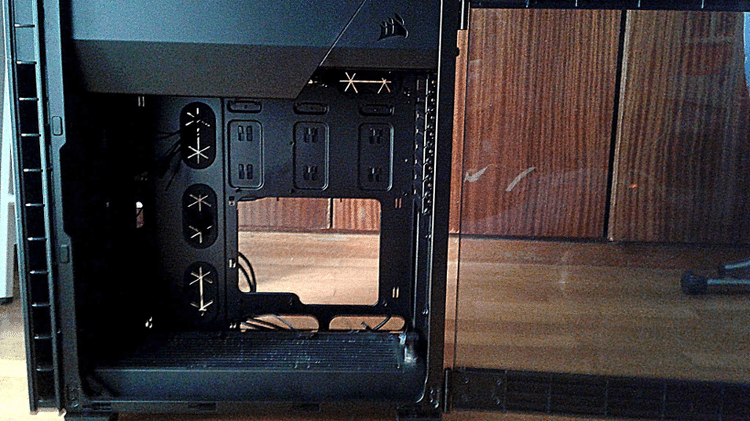

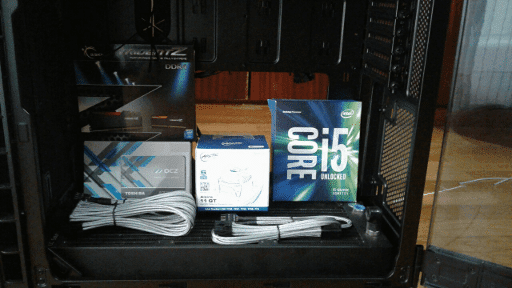

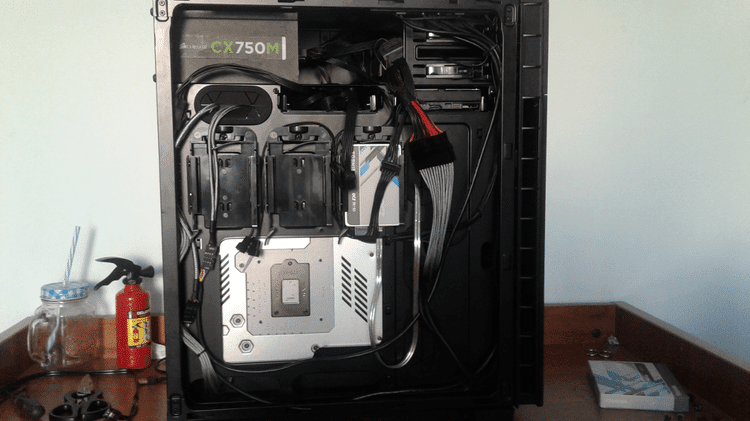

Το τροφοδοτικό έχει ήδη εγκατασταθεί στο κουτί, μαζί και ο SSD σε μία από τις τρεις ειδικές υποδοχές.

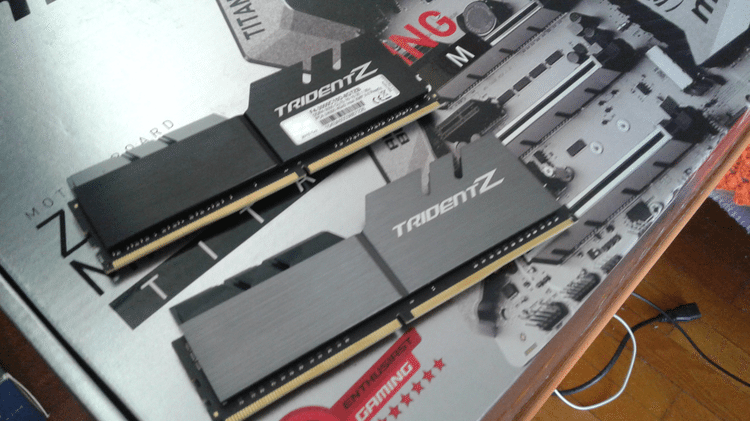

Οι μνήμες, εκτός από την απόδοσή τους, έχουν επιλεγεί ώστε να ταιριάζουν χρωματικά με τη μητρική.
Δεν πρέπει να ξεχνάμε πως όλο το σύστημα θα είναι εμφανές ανά πάσα στιγμή από το πλαϊνό παράθυρο του tower, και άρα μετράει και η παραμικρή λεπτομέρεια.

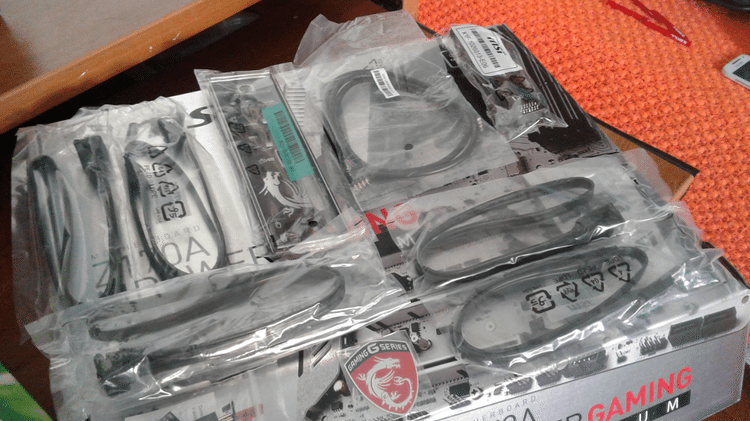

Όπως θα περίμενε κανείς από μια μητρική αυτής της τάξης, έρχεται με μπόλικα παρελκόμενα.

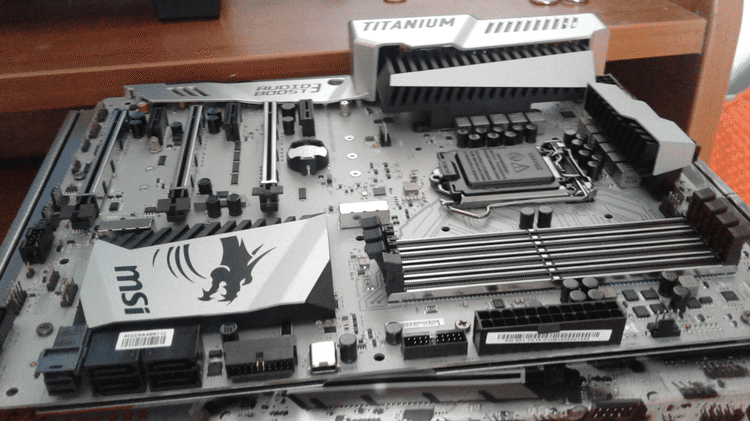

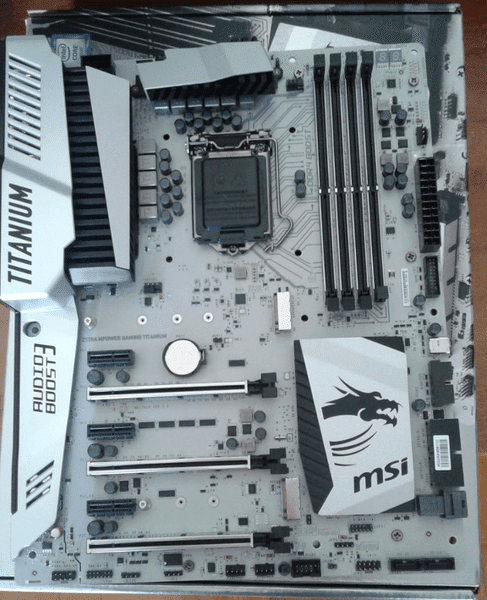

Το ίδιο το σώμα της μητρικής είναι ιδιαίτερα εντυπωσιακό.

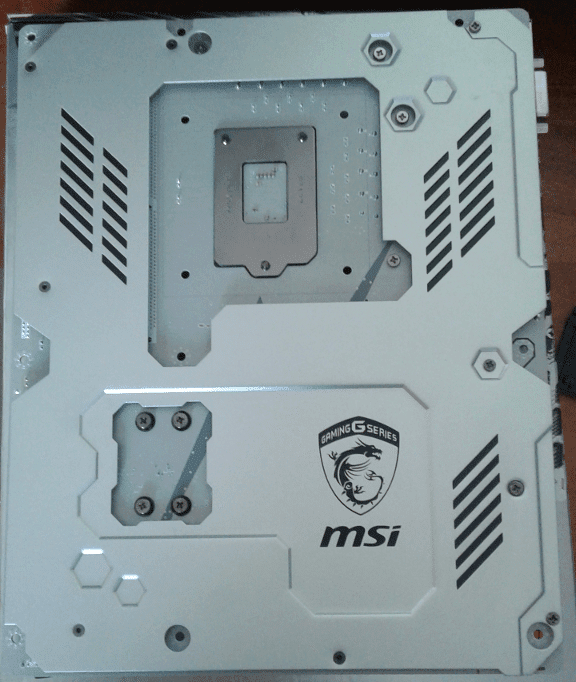

Η πίσω πλευρά είναι καλυμμένη από μια επιπλέον προστατευτική πλάκα. Αφήνει κενά μόνο για την εγκατάσταση aftermarket ψύκτρας ή την αντικατάσταση της παθητικής ψύκτρας για το chipset.

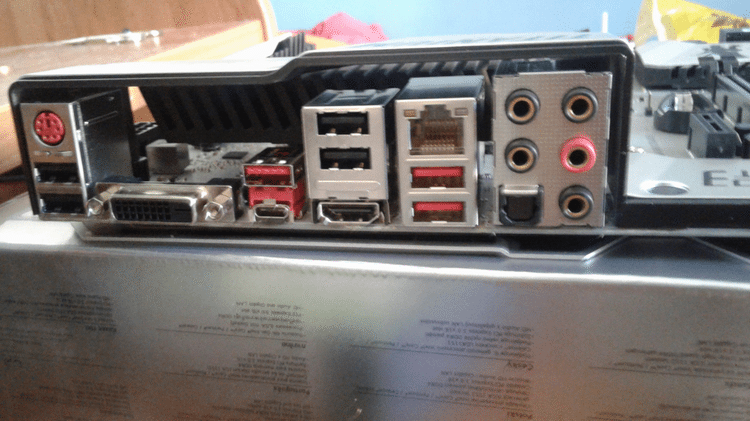

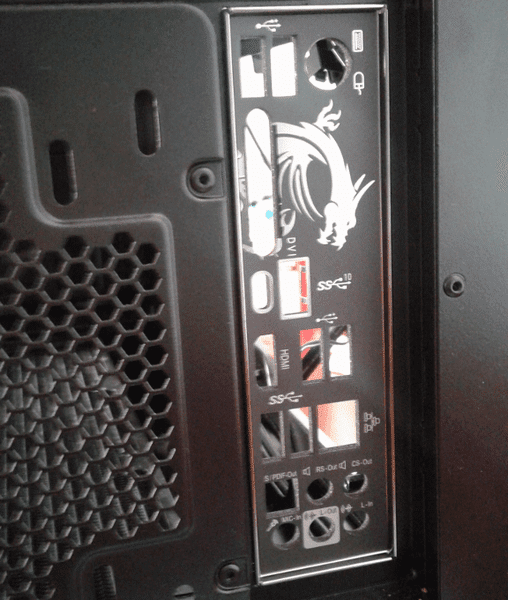

Οι θύρες βρίσκονται επίσης προστατευμένες. Θα βρούμε τέσσερις USB 2.0, τρεις USB 3.0, μία USB 3.1, τη θύρα ethernet, 5.1 αναλογικές εξόδους ήχου και μία οπτική Toslink.
Δεν είναι υπερβολή να πούμε πως πρόκειται για μία από τις πιο εντυπωσιακές σε εμφάνιση μητρικές της αγοράς.

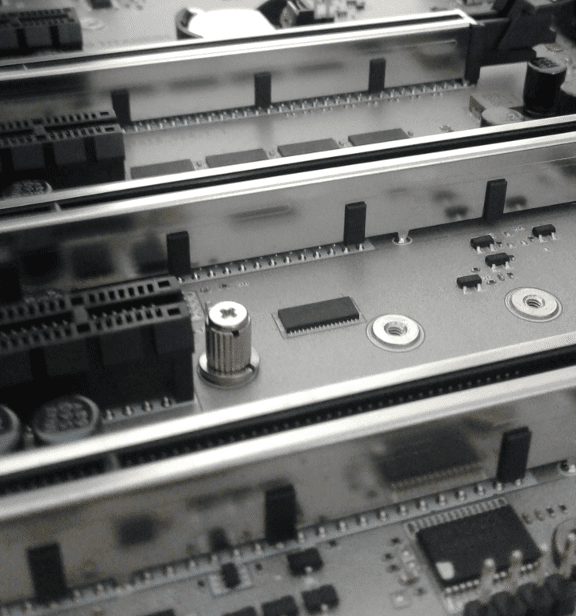

Ένα σημείο στο οποίο αξίζει να δώσουμε προσοχή είναι στις θύρες PCI Express, που έχουν μεταλλικό περίβλημα.
Βεβαίως η μητρική έρχεται με το δικό της backplate, που περιλαμβάνει και τον δράκο που αποτελεί το λογότυπο της εταιρείας.

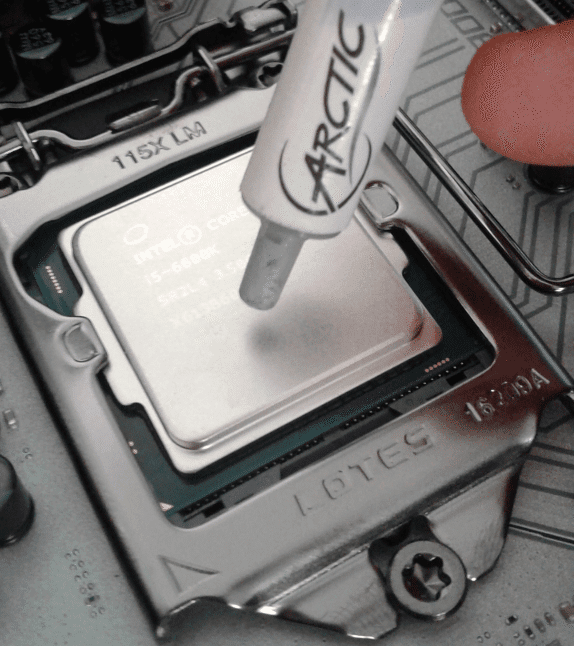

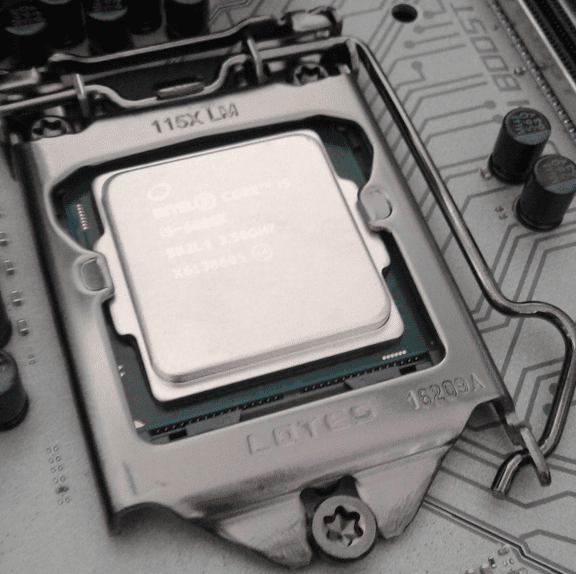

Στη συνέχεια τοποθετήθηκε η CPU…
…ενώ ως θερμική πάστα χρησιμοποιήθηκε η Arctic MX4.

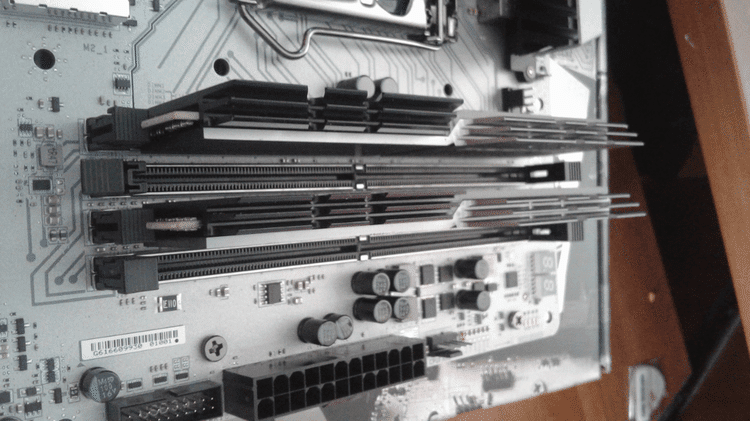

Οι μνήμες τοποθετήθηκαν στο κατάλληλο κανάλι της μητρικής για το Dual Channel.

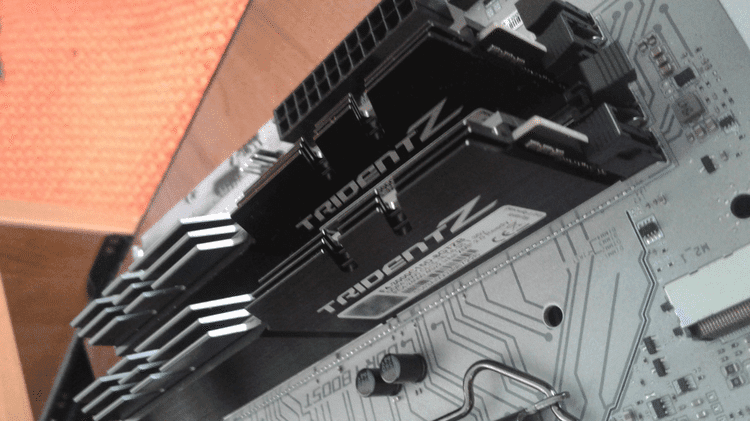

Φαίνονται σαν να έχουν σχεδιαστεί ειδικά για αυτή τη μητρική, όσον αφορά τα χρώματα.

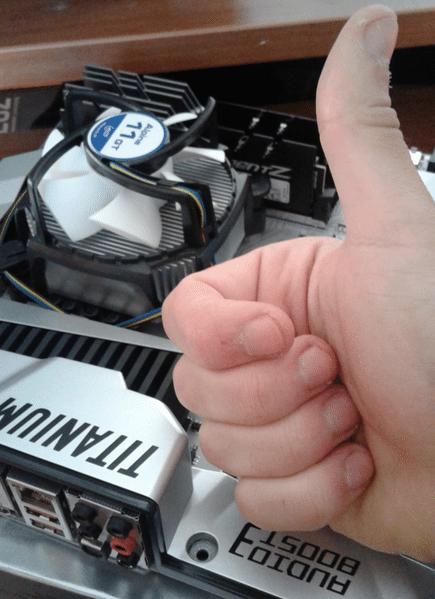

Προσωρινά, πριν την ολοκλήρωση της Custom υδρόψυξης, τοποθετήθηκε μια σχετικά απλή ψύκτρα Alpine 11GT.
Με αυτή την επέμβαση, η μητρική πλέον είναι έτοιμη για την τοποθέτηση στο κουτί.

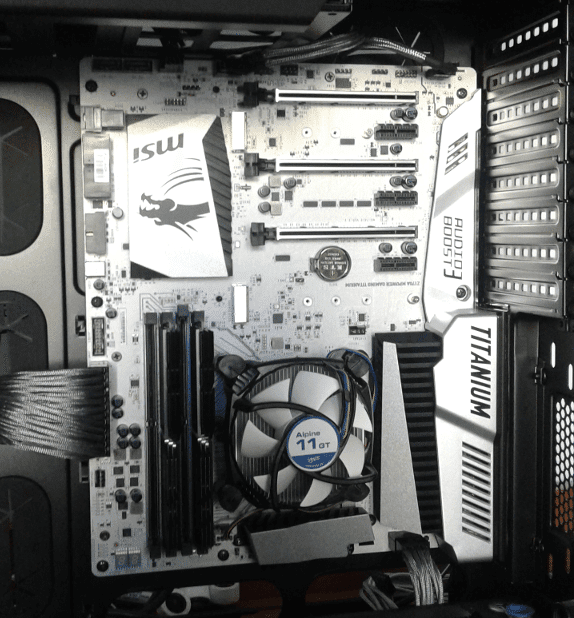

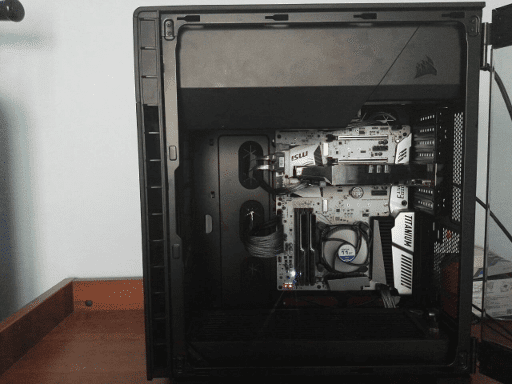

Εδώ φαίνεται ξεκάθαρα η διάταξη inverted ATX, καθώς στα περισσότερα κουτιά ο επεξεργαστής και οι μνήμες βρίσκονται στο επάνω μέρος.

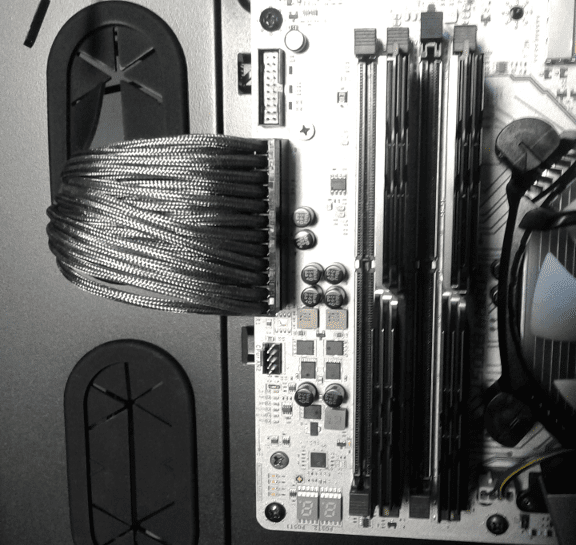

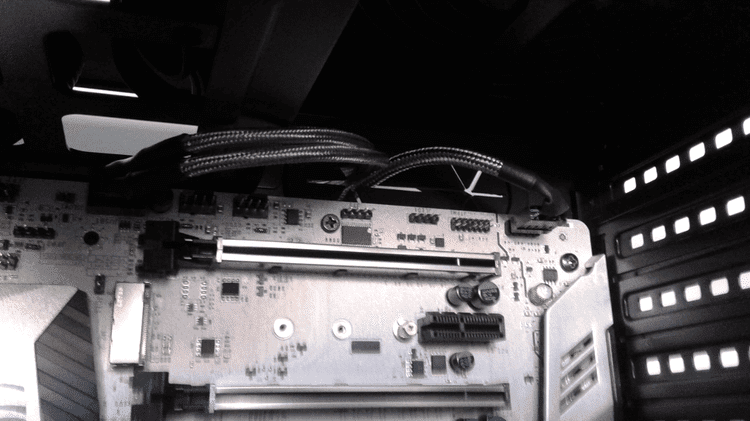

Έχει επίσης γίνει η σύνδεση της μητρικής με το τροφοδοτικό, με τις δύο σχετικές θύρες, χρησιμοποιώντας τα sleeved καλώδια.
Έχουν χρησιμοποιηθεί sleeved καλώδια μέχρι και για τη σύνδεση των USB του κουτιού.

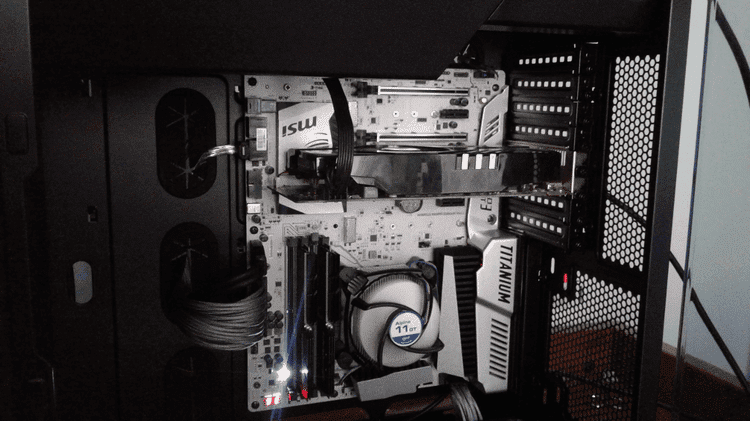

Το τελευταίο βήμα είναι η τοποθέτηση της προσωρινής κάρτας γραφικών.

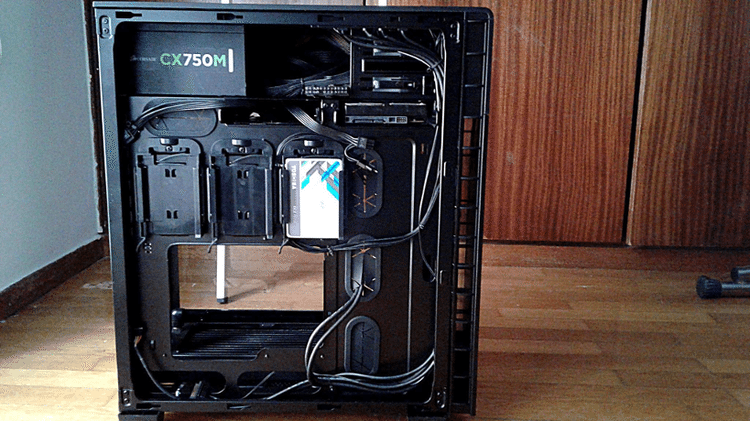

Το κουτί διαθέτει εκτεταμένες δυνατότητες cable management.
Με λίγη προσοχή και μεράκι, όλα τα καλώδια είναι πλήρως τακτοποιημένα.

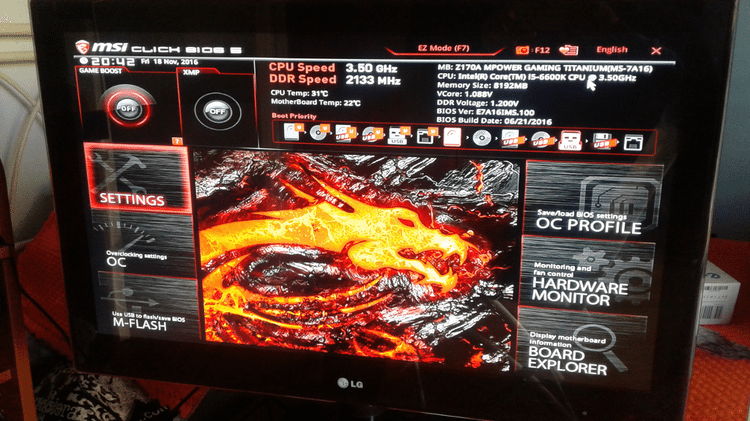

Ήρθε η ώρα της αλήθειας, το πρώτο Boot, το οποίο και στέφθηκε με επιτυχία.

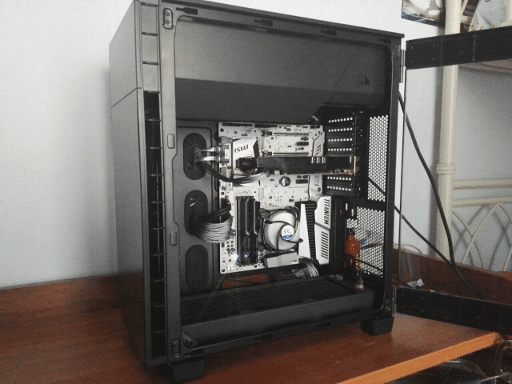

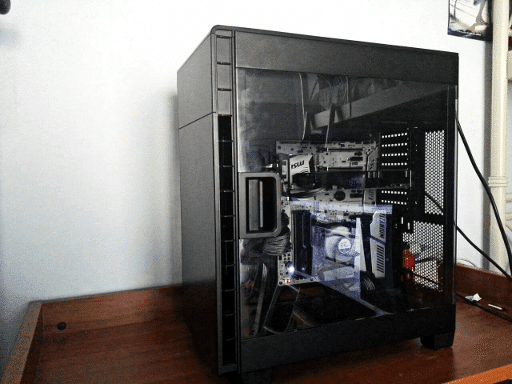

Αυτό είναι και το τελικό αποτέλεσμα πριν την εγκατάσταση της υδρόψυξης.
Η εγκατάσταση της υδρόψυξης

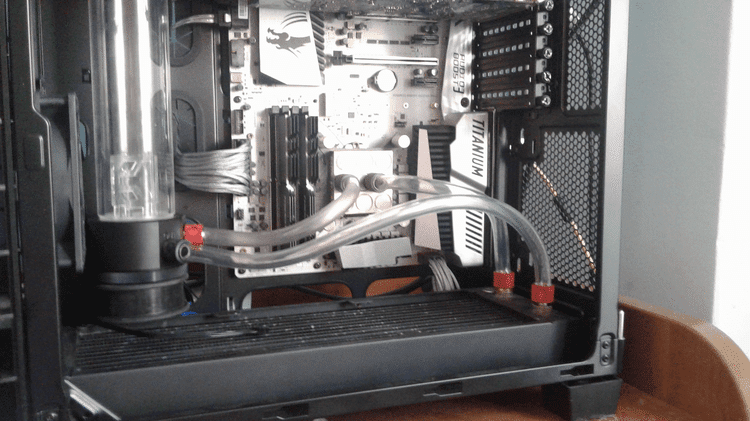

Εντός του Δεκεμβρίου κατέφτασαν και τα parts για την custom υδρόψυξη, και αντικαταστάθηκε η απλή αερόψυξη.

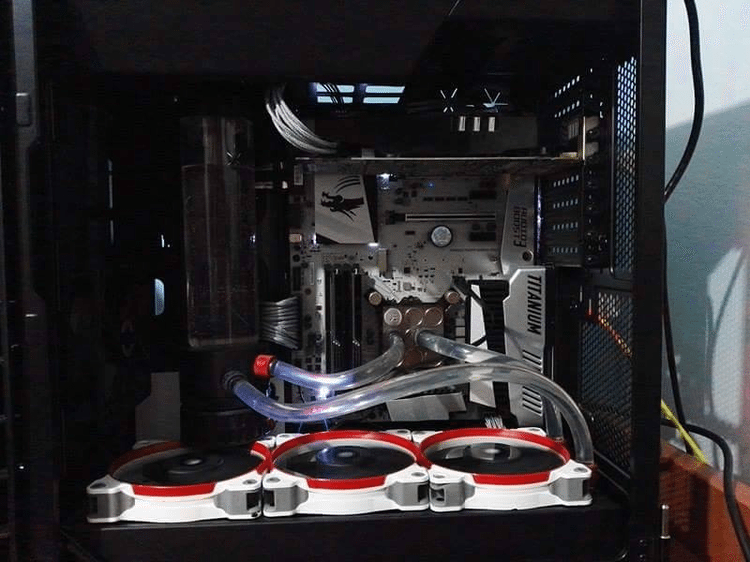

Το ψυγείο της υδρόψυξης έχει ταιριάξει “γάντι” στο δάπεδο του tower.

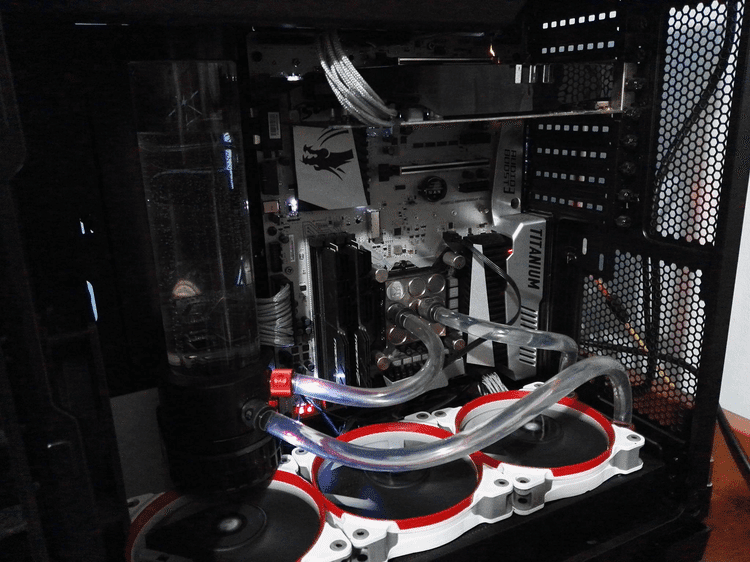

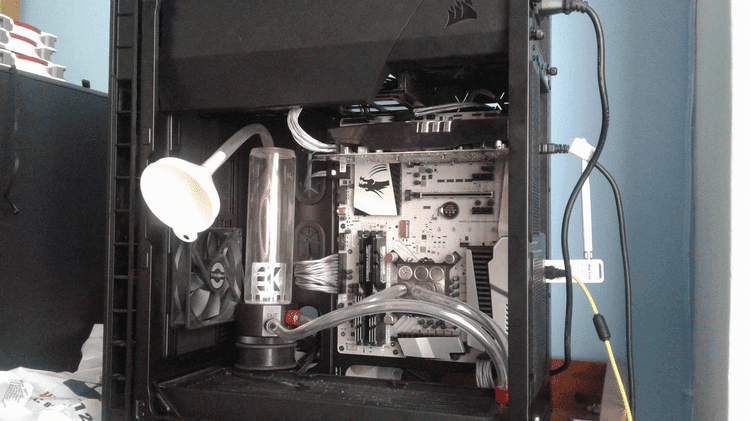

Στη συνέχεια προστέθηκαν οι ανεμιστήρες, και το διάφανο υγρό ψύξης.

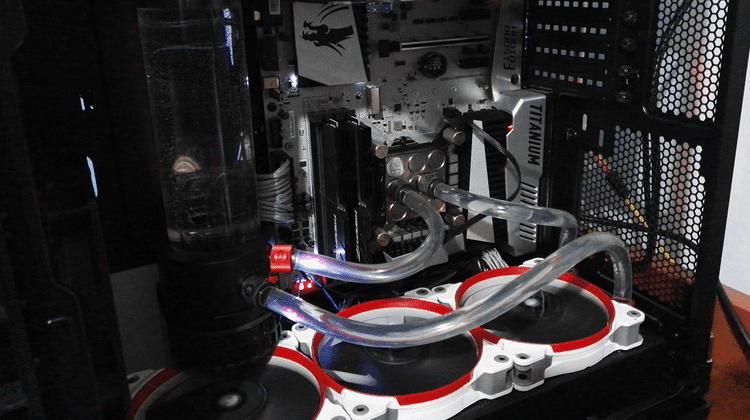

Το τελικό αποτέλεσμα είναι ιδιαίτερα εντυπωσιακό.
Πώς σας φάνηκε το Blue Carnage #34?
Αν σας άρεσε η συγκεκριμένη σύνθεση και το συνολικό αισθητικό αποτέλεσμα, γράψτε μας στα σχόλια.
