Πώς Κάνουμε Ψύξη Υπολογιστή με Λάδι, Βήμα Προς Βήμα

Δείτε βήμα προς βήμα μια εξαιρετικά ενδιαφέρουσα κατασκευή, με στόχο την πλήρη ψύξη υπολογιστή με λάδι, όπου όλα τα υποσυστήματα θα είναι διαρκώς βυθισμένα σε ορυκτέλαιο. Αν έχουμε μια ελάχιστη εμπειρία στα μαστορέματα, βρίσκουμε ελεύθερο χρόνο, σηκώνουμε τα μανίκια, και δημιουργούμε έναν πραγματικά μοναδικό υπολογιστή, που θα τραβήξει τα βλέμματα.

Δείτε τις ενότητες του οδηγού

Πηγή οδηγού

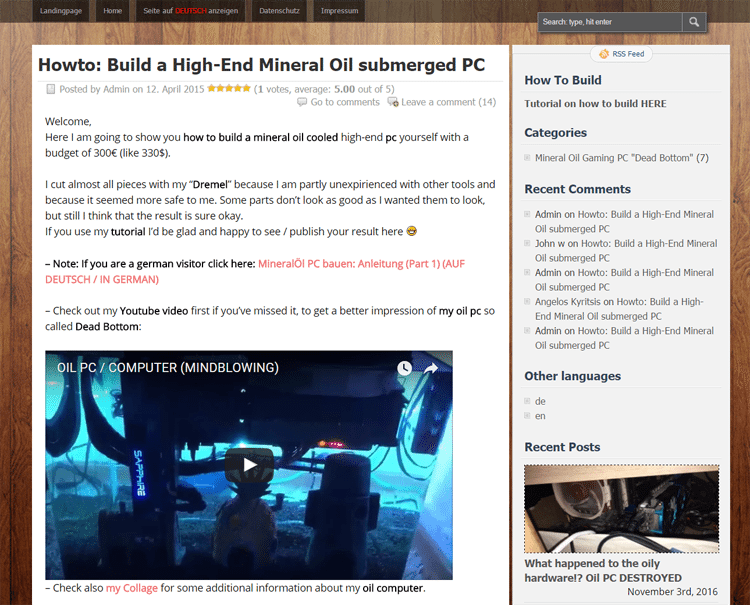

Το παρόν άρθρο βασίστηκε στο υλικό της ιστοσελίδας How to Build a High-End Mineral Oil submerged PC, και χρησιμοποιήθηκε το φωτογραφικό υλικό από την κατασκευή του project, κατόπιν αδείας από τον δημιουργό, Alex. W.

%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9

Θέλουμε να καταστεί σαφές ότι κανένας από την ομάδα του PCsteps δεν έλαβε μέρος στην παρακάτω κατασκευή. Κατά συνέπεια, δεν θα είμαστε σε θέση να απαντήσουμε σε εξειδικευμένες απορίες για τυχόν προβλήματα που μπορεί να προκύψουν.

Αν επιλέξετε να ασχοληθείτε με αυτό το project για έναν δικό σας υπολογιστή, αναλαμβάνετε το σύνολο της ευθύνης σε περίπτωση που προκληθεί οποιουδήποτε είδους ζημιά στον υπολογιστή ή στο σπίτι από ενδεχόμενη διαρροή λαδιού.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-03

Επίσης, αν τα υποσυστήματα που θα χρησιμοποιήσετε βρίσκονται ακόμα στην εγγύηση, το πιθανότερο είναι πως η εμβύθισή τους σε ορυκτέλαιο να ακυρώσει την εγγύηση.

Το PCsteps και οι συντελεστές του δεν φέρουν ουδεμία ευθύνη. Σας προειδοποιήσαμε.

Οι κυριότεροι λόγοι που οδηγούν στην υπερθέρμανση

Το πρόβλημα της υπερθέρμανσης είναι πολύ συχνό φαινόμενο στους υπολογιστές, και μπορεί να δημιουργήσει πολλαπλά ζητήματα:

Μείωση της απόδοσης του υπολογιστή, λόγω thermal throttling στον επεξεργαστή ή και την κάρτα γραφικών.
Μείωση της διάρκειας ζωής των υποσυστημάτων, λόγω λειτουργίας πέραν των θερμικών προδιαγραφών με τις οποίες έχουν σχεδιαστεί.
Απότομο σβήσιμο του υπολογιστή.

Πώς όμως δημιουργείται η υπερθέρμανση?

Όπως κάθε συσκευή, ένα μέρος της ηλεκτρικής ενέργειας που καταναλώνει ο υπολογιστής για τη λειτουργία του χάνεται στο περιβάλλον, με τη μορφή θερμότητας.

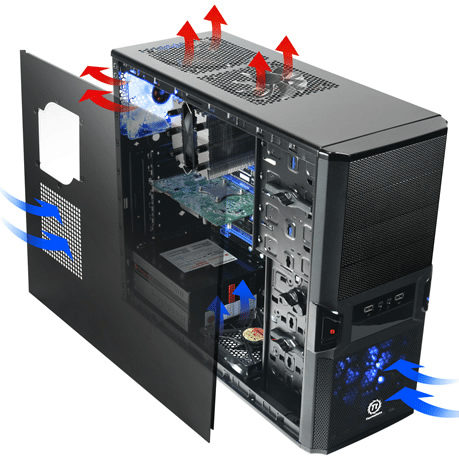

Υπό κανονικές συνθήκες, η ψύκτρα του επεξεργαστή και της κάρτας γραφικών, ο ανεμιστήρας του τροφοδοτικού, και οι ανεμιστήρες στο κουτί απομακρύνουν αποτελεσματικά τη θερμότητα, και κρατούν το σύστημα σε λειτουργική θερμοκρασία.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-00

Υπάρχουν όμως αρκετοί λόγοι, για τους οποίους ο υπολογιστής μας μπορεί να ανεβάζει θερμοκρασίες:

Η σκόνη που τρυπώνει μέσα στο κουτί του πύργου κατακάθεται στους ανεμιστήρες και τα κυκλώματα του υπολογιστή. Με αυτό τον τρόπο, οι ανεμιστήρες είναι λιγότερο αποδοτικοί, και εγκλωβίζεται ένα ποσοστό θερμότητας στα κυκλώματα.
Χρησιμοποιούμε κάποιο laptop πάνω στο κρεβάτι, και το κάλυμμα του κρεβατιού βουλώνει τις οπές εξαερισμού.

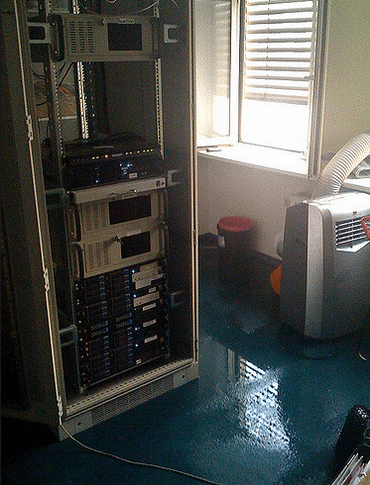

Ο υπολογιστής λειτουργεί σε χώρο που υπάρχει αυξημένη ζέστη, είτε επειδή βρίσκεται κοντά σε κάποιο καλοριφέρ το χειμώνα, είτε επειδή είναι καλοκαίρι και δεν έχουμε κλιματιστικό.
Η αύξηση των επιδόσεων του υπολογιστή με το overclocking αυξάνει κατακόρυφα τη θερμοκρασία του μηχανήματος.

Λίγα λόγια για τις συμβατικές μεθόδους ψύξης υπολογιστή

Καθώς η υπερθέρμανση είναι ένα σοβαρό πρόβλημα για τον υπολογιστή, υπάρχουν αρκετά διαφορετικά συστήματα για την αντιμετώπισή της.

Αερόψυξη

Η αερόψυξη είναι μακράν η πιο δημοφιλής μέθοδος για την ψύξη υπολογιστή. Οι ψύκτρες του επεξεργαστή και της κάρτας γραφικών, και ένας αριθμός από ανεμιστήρες, δημιουργούν ροή αέρα στο κουτί και απομακρύνουν τη θερμότητα.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-1a

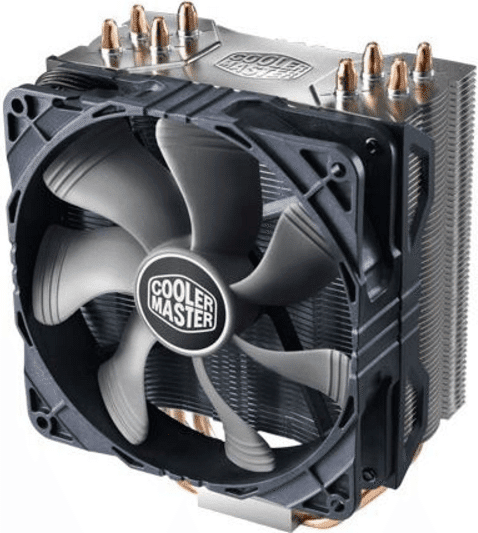

Συνήθως η ψύκτρα που έρχεται μαζί με τον επεξεργαστή είναι επαρκής για απλή χρήση.

Αν όμως θέλουμε λιγότερο θόρυβο ή χαμηλότερες θερμοκρασίες, υπάρχουν εξαιρετικές επιλογές για aftermarket ψύκτρες.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

Υδρόψυξη

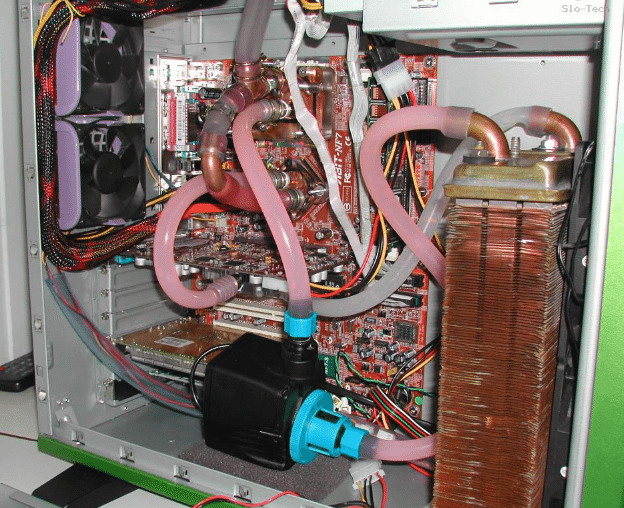

Η υδρόψυξη είναι η πιο συνηθισμένη εναλλακτική μέθοδος ψύξης. Ένα σετ υδρόψυξης συνήθως καλύπτει τον επεξεργαστή, σπανιότερα και την κάρτα γραφικών. Αντικαθιστά ψύκτρα και ανεμιστήρες με ένα σύστημα ψύξης βασισμένο σε υγρό, συνήθως παραφλού.

Κάποτε η υδρόψυξη ήταν αποκλειστικά για χομπίστες, που έπρεπε πρακτικά να τη στήσουν μόνοι τους, χρησιμοποιώντας συχνά αντλίες αυτόματου ποτίσματος και ψυγεία αυτοκινήτου.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

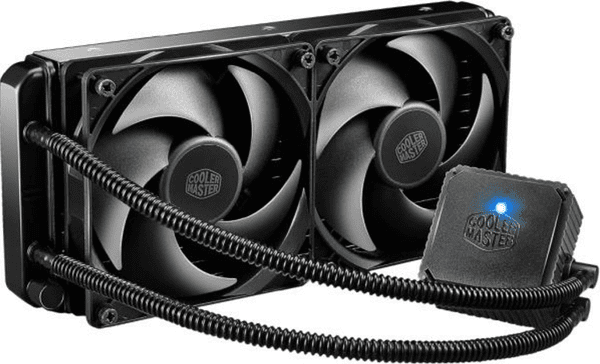

Σήμερα, υπάρχουν έτοιμα κιτ υδρόψυξης που δεν χρειάζονται καμία συναρμολόγηση, ούτε να προσθέσουμε χειροκίνητα υγρό. Απλά τα τοποθετούμε στον υπολογιστή μας.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

Αυτά τα κιτ είναι αναμφισβήτητα πιο ασφαλή για έναν αρχάριο από τις custom υλοποιήσεις του παρελθόντος. Αυτό όμως δεν σημαίνει πως είναι 100% ασφαλή.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

Άλλες μέθοδοι για την ψύξη υπολογιστή

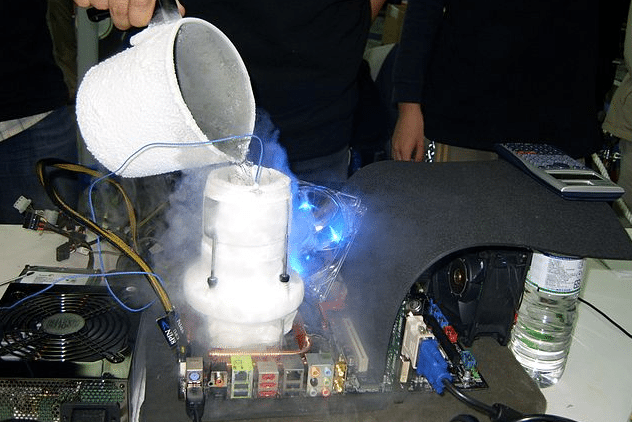

Μετά την αερόψυξη και την υδρόψυξη, οποιαδήποτε άλλη μέθοδος θεωρείται “εξωτική” και σπανίως είναι πρακτική για καθημερινή χρήση. Για παράδειγμα, η ψύξη με υγρό άζωτο.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

Αν ενδιαφέρεστε να μάθετε περισσότερα σχετικά με την ψύξη υπολογιστή και τις εναλλακτικές μεθόδους, δείτε τον αναλυτικό μας οδηγό:

Ψύξη Υπολογιστή: Όλες οι Μέθοδοι και τα Μυστικά τους

Η υπερθέρμανση είναι ο σιωπηλός δολοφόνος του υπολογιστή, και μπορεί να δημιουργήσει σημαντικά προβλήματα. H σωστή ψύξη υπολογιστή είναι θεμελιώδους σημασίας, ειδικά σε μια χώρα…

Πώς λειτουργεί η ψύξη υπολογιστή με λάδι

Η ψύξη υπολογιστή με λάδι υπάγεται στην εξωτική κατηγορία που αναφέραμε.

Το λάδι ανήκει στην κατηγορία των υλικών που δεν επιτρέπουν την κίνηση φορτισμένων σωματιδίων μέσα στη μάζα τους. Εμποδίζουν δηλαδή τη διάχυση ηλεκτρικού ρεύματος που τα καθιστά μη αγώγιμα υλικά, ή αλλιώς μονωτές.

Έτσι, αν βυθίσουμε έναν υπολογιστή στο λάδι, όχι μόνο δεν θα βραχυκυκλώσει, αλλά θα δουλεύει καλύτερα. Γιατί πολύ απλά το λάδι κάνει καλύτερη απαγωγή της θερμότητας από τον αέρα.

ψύξη Υπολογιστή - όλες οι μέθοδοι και τα μυστικά τους - ψύξη υπολογιστή με αέρα - με νερό - με λάδι - με άζωτο 23

Το λάδι που χρησιμοποιείται σε αυτές τις περιπτώσεις είναι ένα ορυκτέλαιο με χαμηλό δείκτη ιξώδους. Ουσιαστικά, μιλάμε για ένα άχρωμο, άοσμο, άγευστο, και διαυγές διάλυμα, με βάση το αργό πετρέλαιο.

Το “ιξώδης” σημαίνει κολλώδης και έχει τη ρίζα του στη λέξη ιξός, που περιγράφει κάθε κολλώδη ουσία. Ο δείκτης ιξώδους στα ρευστά χαρακτηρίζει την αντίσταση που παρουσιάζουν κατά τη ροή τους.

Έτσι, για παράδειγμα, το μέλι έχει υψηλότερο δείκτη ιξώδους από το λάδι, που σημαίνει πως είναι πιο παχύρρευστο.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

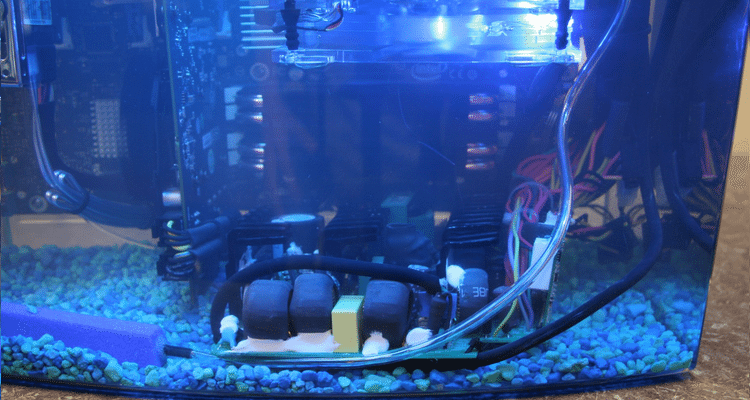

Στην κατασκευή που θα παρουσιάσουμε χρησιμοποιήθηκε λάδι με χαμηλό δείκτη ιξώδους, προκειμένου να έχει μεγάλη ρευστότητα.

Σε τέτοιου είδους κατασκευές αποφεύγουμε να χρησιμοποιήσουμε ελαιόλαδο ή κάποιο άλλο είδος βρώσιμου λαδιού. Αυτά τα λάδια δεν προορίζονται για την ομαλή λειτουργία των μηχανημάτων, και επιπλέον είναι πιο εύφλεκτα.

Γίνεται να αγοράσω έτοιμο υπολογιστή που να ψύχεται με λάδι?

Αυτή τη στιγμή δεν υπάρχει κανένα απολύτως “κιτ” για την ψύξη υπολογιστή με λάδι. Εταιρείες που κατασκευάζουν έτοιμα τέτοια PC είναι ελάχιστες, και οι υπολογιστές είναι αποκλειστικά για επαγγελματική χρήση.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

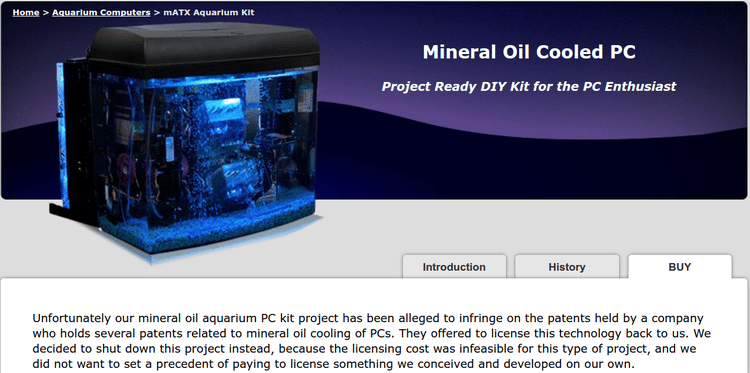

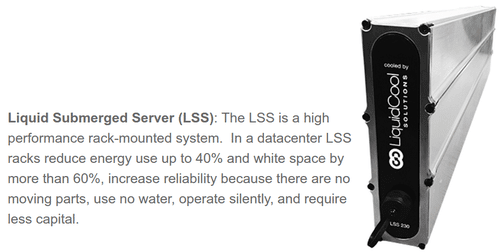

Η εταιρεία Puget Systems, επιχείρησε να κυκλοφορήσει ένα κιτ για οικιακούς χρήστες πριν μερικά χρόνια, αλλά πλέον δεν είναι διαθέσιμο, για νομικούς λόγους.

%cf%80%cf%8e%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-%ce%b2%ce%ae

Αν λοιπόν μας ενδιαφέρει η ψύξη υπολογιστή με λάδι, θα πρέπει υποχρεωτικά να κάνουμε μόνοι μας μια custom κατασκευή.

Τα υλικά μέρη του υπολογιστή

Δεν υπάρχει καμία συγκεκριμένη απαίτηση από το hardware για την ψύξη υπολογιστή με λάδι.

Στην κατασκευή του παραδείγματος, χρησιμοποιήθηκε το παρακάτω hardware. Το κόστος αγοράς ξεπερνούσε τα €1.000, που είναι εν μέρει λογικό.

Από τη μία, ο δημιουργός ρίσκαρε αρκετά ακριβό εξοπλισμό. Από την άλλη, όμως, γιατί να μπούμε σε τόσο μπελά για έναν αρχαίο Core2Duo?

κάρτα γραφικών Sapphire Radeon R9 290 Vapor-X OC
μητρική κάρτα Gigabyte G1.Sniper z97
επεξεργαστής Intel i7 Intel Core i7-4790K Devil’s Canyon
μνήμη 16 GB
τροφοδοτικό Be Quiet

Απαραίτητα εργαλεία για την κατασκευή

Είναι γνωστό ότι τα μαστορέματα και οι κατασκευές προϋποθέτουν και τον απαιτούμενο εξοπλισμό. Στο project που θα παρουσιάσουμε χρησιμοποιήθηκαν τα παρακάτω:

ηλεκτρικό πριόνι τύπου σέγας
ηλεκτρικό δράπανο
γυάλα ενυδρείου Dennerle χωρητικότητας 60 λίτρων
βίδες
τέσσερις μεταλλικές γωνίες
τρία διαφανή ακρυλικά φύλλα γυαλιού (πλεξιγκλάς)
δύο περίτεχνα χερούλια
κόλλα, κατά προτίμηση UHU που κολλάει αστραπιαία
ορυκτέλαιο χαμηλής οξύτητας (θα χρειαστούμε περίπου 45 λίτρα)
δεματικά για τα καλώδια
θερμόμετρο, είτε απλό, είτε με ένδειξη της υγρασίας
τρόμπα αέρα για το ενυδρείο με τηλεχειριστήριο
διακοσμητικά ενυδρείου Μπομπ Σφουγγαράκης
ειδικά πετρώματα σε ανοιχτή μπλε και σκούρα απόχρωση
μηχανή φυσαλίδων σε μακρόστενο σχήμα μπλε απόχρωσης 12 LED
μια λωρίδα LED για υποβρύχιο φωτισμό
ένα δοχείο συμπιεσμένου αέρα καθαρισμού
μια αντλία νερού, σε περίπτωση που κάτι πάει στραβά και θα πρέπει να αντλήσουμε το λάδι

Η αξία όλων αυτών κυμαίνεται γύρω στα 500 ευρώ. Αν όμως διαθέτουμε ήδη κάποια από τα παραπάνω, όπως σέγα, δράπανο, ή ένα παλιό ενυδρείο, τότε η ψύξη υπολογιστή με λάδι θα μας κοστίσει λιγότερα χρήματα.

Ξεκινάμε την κατασκευή για ψύξη υπολογιστή με λάδι

Θα παρουσιάσουμε τη διαδικασία αναλυτικά και όσο πιο απλά γίνεται. Μάλιστα, για να μην μπερδευτούμε με τα πολλά βήματα της κατασκευής, θα χωρίσουμε τη διαδικασία σε στάδια.

Προετοιμασία χώρου και hardware

Βήμα 1

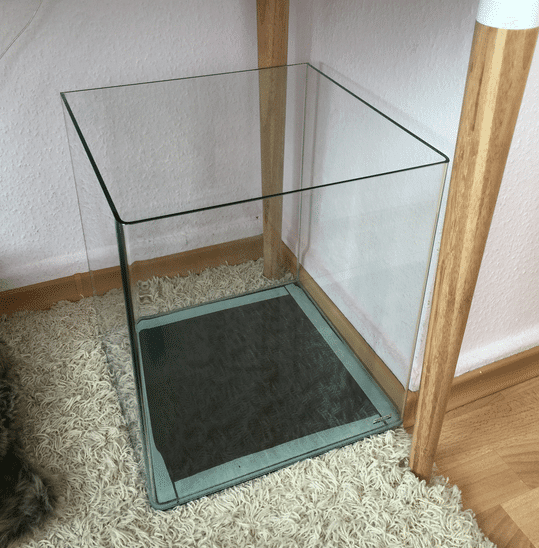

Βρίσκουμε το κατάλληλο μέρος που θα τοποθετήσουμε την κατασκευή. Συνήθως την τοποθετούμε κάτω από το γραφείο μας.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-04

Βήμα 2

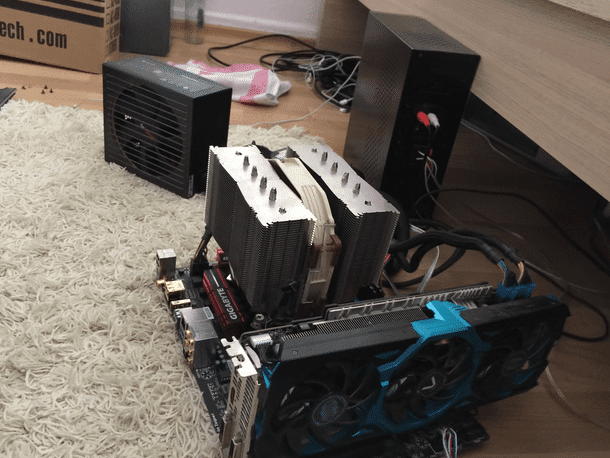

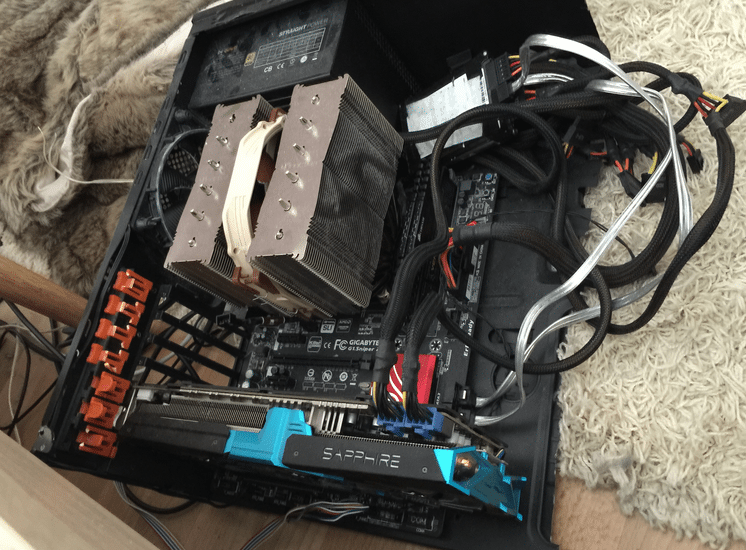

Δουλεύουμε με τα εξαρτήματα του υπολογιστή.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-05

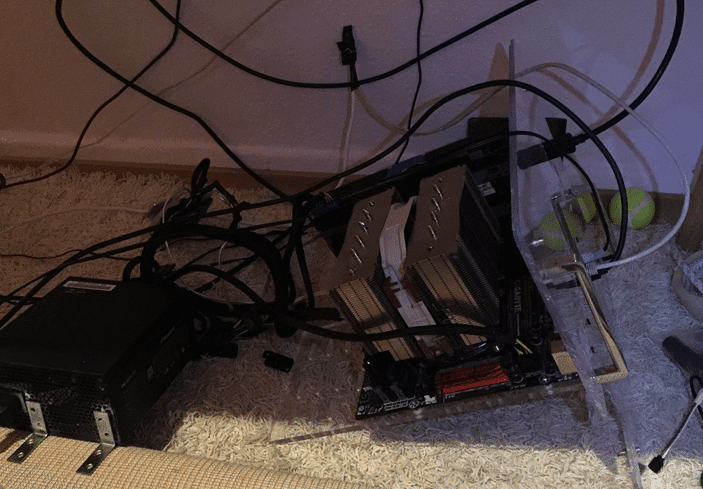

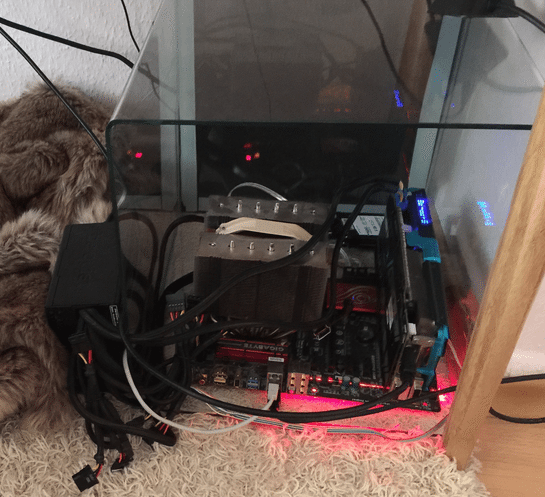

Στην παραπάνω εικόνα βλέπουμε τα μέρη του υπολογιστή στο κουτί που ήταν τοποθετημένα. Θα πρέπει να τα βγάλουμε από το κουτί…

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-06

…για να τα προετοιμάσουμε για τη διαδικασία που θα ακολουθήσει.

Βήμα 3

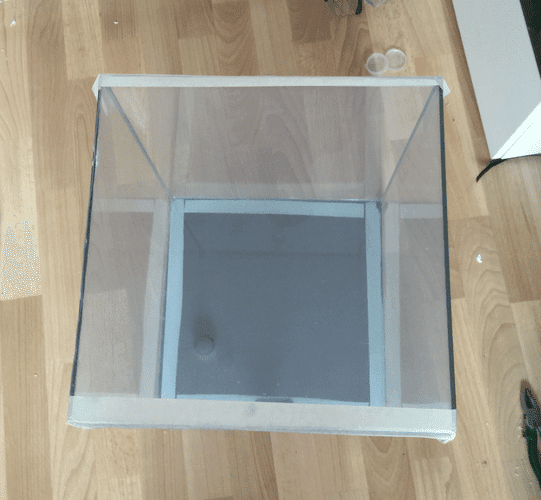

Τοποθετούμε τα εξαρτήματα στο κουτί του ενυδρείου και ελέγχουμε αν εφαρμόζουν καλά.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-07

Φέρνουμε τα πλεξιγκλάς στα μέτρα της δεξαμενής

Βήμα 4

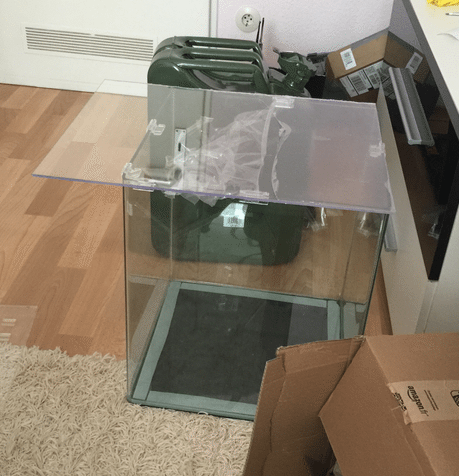

Τοποθετούμε το ακρυλικό φύλλο γυαλιού πάνω στο κουτί του ενυδρείου…

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-08

…και το κόβουμε με τη σέγα στις διαστάσεις της δεξαμενής.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-09

Βήμα 5

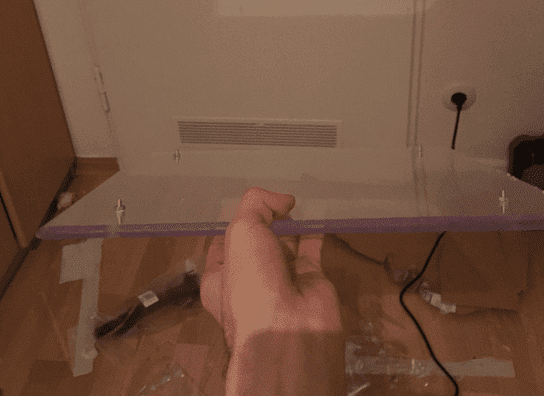

Για πιο ασφαλές αποτέλεσμα, χρησιμοποιήθηκε και ένα δεύτερο ακρυλικό φύλλο γυαλιού. Δημιουργήθηκε έτσι ένα διπλό στρώμα από γυαλί πλεξιγκλάς, όπου τα δύο φύλλα στερεώθηκαν με τέσσερις βίδες.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-010

Βήμα 6

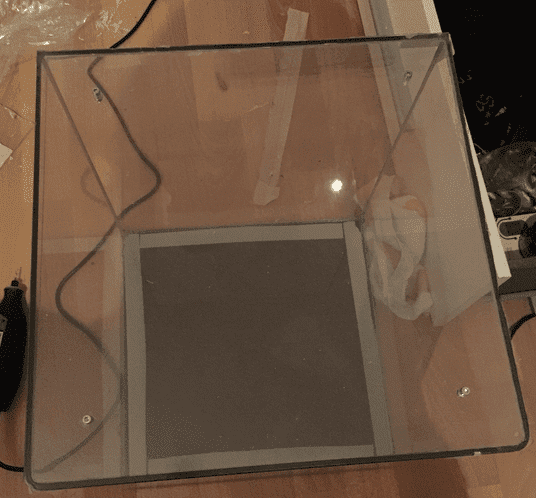

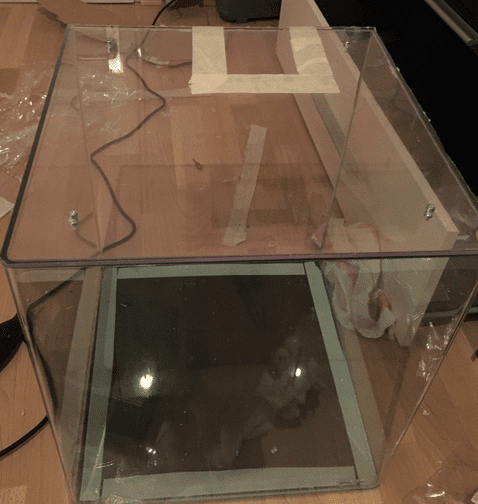

Εφαρμόζουμε τα δυο φύλλα πλεξιγκλάς στο πάνω μέρος της γυάλας.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-011

Τοποθετούμε μέρος του hardware στη δεξαμενή

Βήμα 7

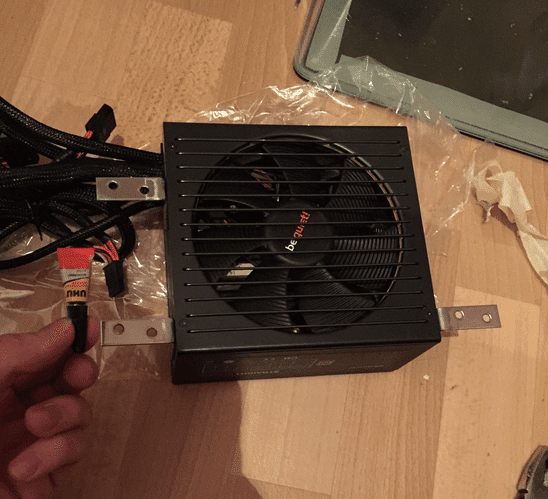

Κολλάμε τις τέσσερις γωνίες στο τροφοδοτικό, χρησιμοποιώντας την κόλλα UHU. Μπορεί να μην είναι ο πιο ενδεδειγμένος τρόπος, αλλά η δουλειά έγινε.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-012

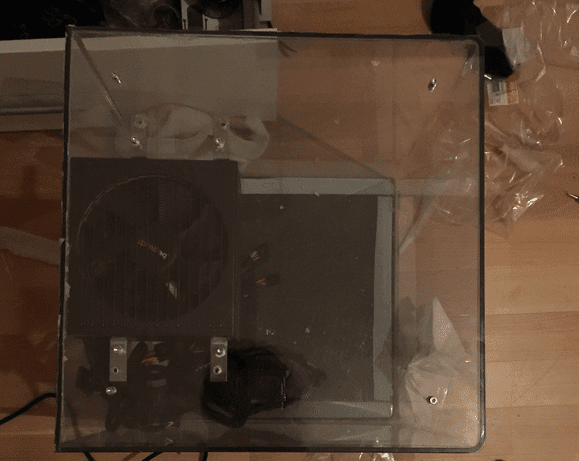

Ουσιαστικά, κάπως έτσι είχε ο δημιουργός το σχέδιο στο μυαλό του.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-013

Και βέβαια το αποτέλεσμα είναι αυτό που οραματίστηκε.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-014

Βήμα 8

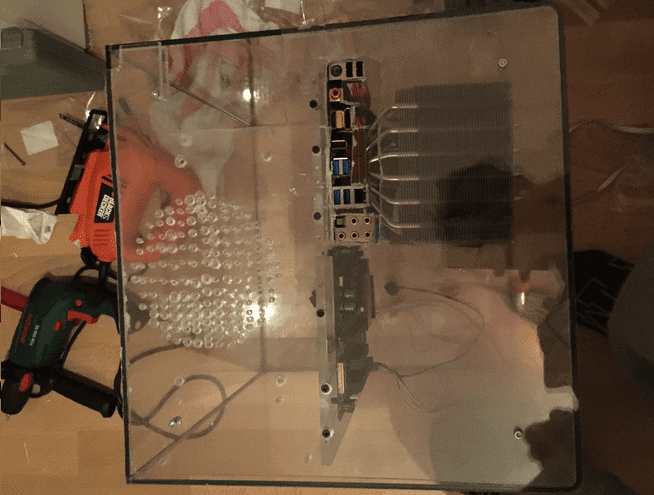

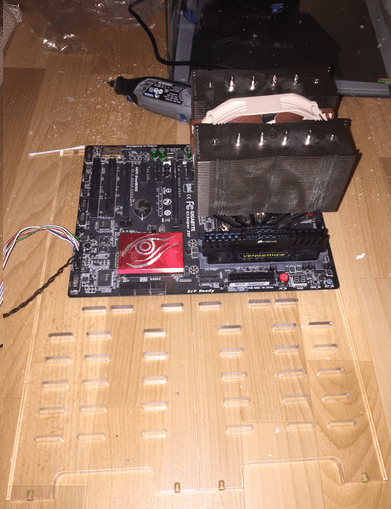

Βιδώνουμε τη μητρική πλακέτα στο τρίτο ακρυλικό φύλλο γυαλιού. Εδώ να επισημάνουμε ότι είναι χρήσιμο να ζητήσουμε από κάποιον ειδικό να κάνει τις οπές στο πλεξιγκλάς, ώστε να είναι καλοφτιαγμένες και ισοκατανεμημένες.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-015

Βήμα 9

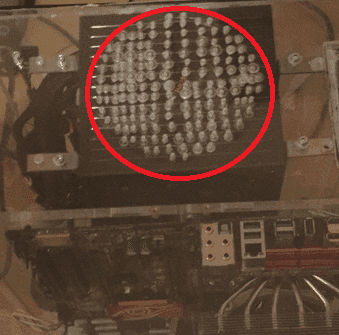

Παίρνουμε το δράπανο και κάνουμε τις τρύπες για τον εξαερισμό του τροφοδοτικού. Εννοείται ότι όσο κάνουμε τις τρύπες έχουμε βγάλει το τροφοδοτικό από αυτή τη θέση.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-015_1

Βήμα 10

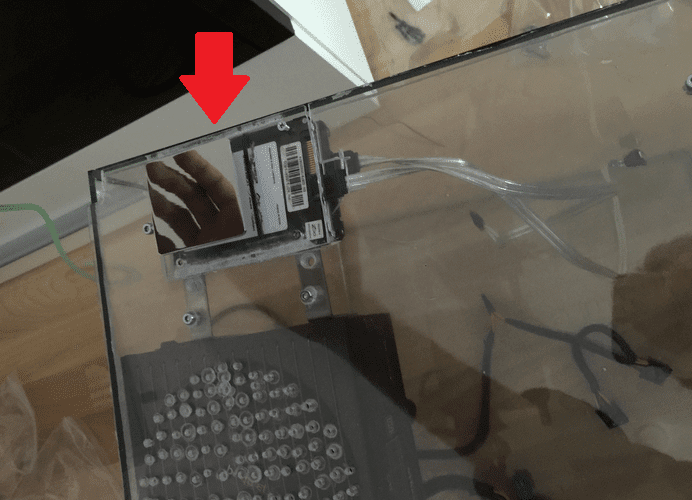

Στερεώνουμε τους σκληρούς δίσκους μέσα στη γυάλα του ενυδρείου, αλλά εννοείται όχι μέσα στο λάδι. Ουσιαστικά, θα κρέμονται πάνω από το λάδι, εφόσον θα γεμίσουμε το δοχείο μέχρι να καλυφθεί η CPU.

Για να είμαστε απόλυτα ακριβείς, αυτό το σημείο θα έχει διττή λειτουργία για τη κατασκευή μας. Αρχικά, θα το χρησιμοποιήσουμε για να γεμίσουμε με λάδι τη δεξαμενή, και στη συνέχεια για να τοποθετήσουμε τoυς δίσκους SSD και HDD.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-016_1

Μπορείτε να μάθετε περισσότερα για τους σκληρούς δίσκους SSD και HDD στον οδηγό μας:

Τα χερούλια της δεξαμενής

Βήμα 11

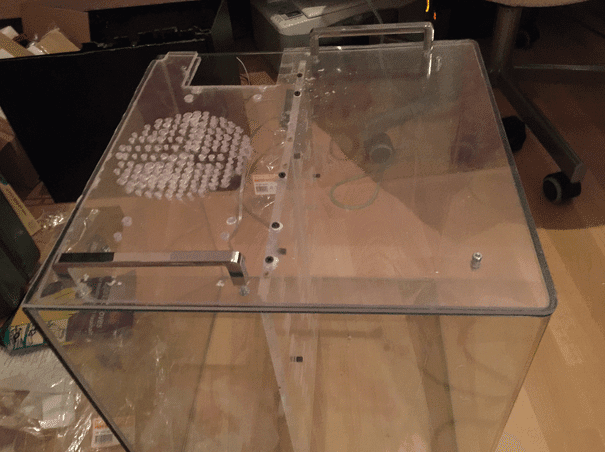

Τώρα ήρθε η ώρα να βάλουμε τις λαβές στην κατασκευή μας. Αρχικά, βιδώνουμε ένα ωραίο χερούλι πάνω από το σημείο που θα τοποθετήσουμε τους σκληρούς δίσκους…

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-017

…και τα άλλα δυο χερούλια σε σημεία που μας βολεύουν, προκειμένου να μετακινούμε κάπως εύκολα την κατασκευή.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-018

Έλεγχος και οριστική τοποθέτηση hardware

Βήμα 12

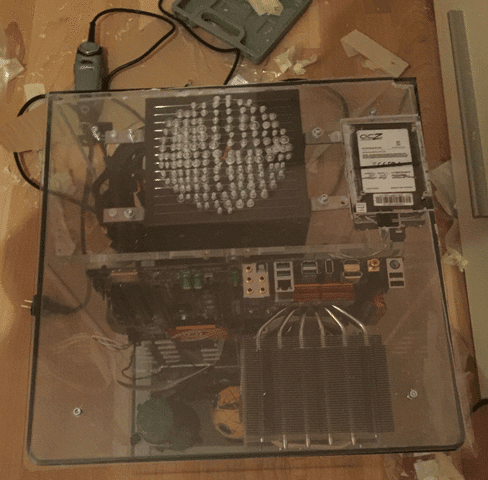

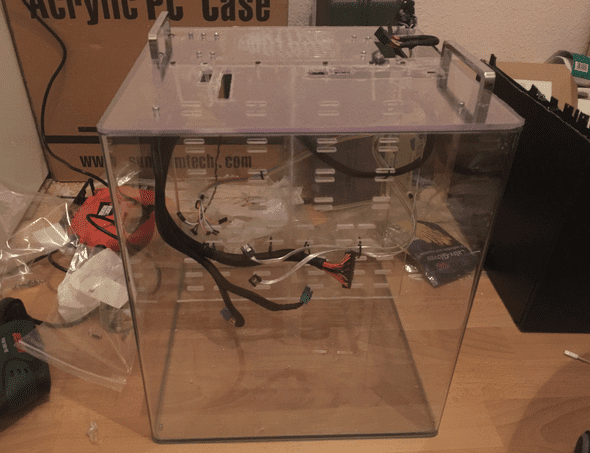

Κάνουμε έναν τελευταίο έλεγχο ότι όλα εφαρμόζουν καλά μέσα στη γυάλα-κουτί. Αν όλα είναι εντάξει, τότε βιδώνουμε το πλεξιγκλάς της μητρικής με το διπλό πλεξιγκλάς που ενώσαμε σε προηγούμενο βήμα.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-019

Βήμα 13

Μπορεί να θεωρηθούμε υπερβολικοί, αλλά κάνουμε έναν ακόμη έλεγχο της κατασκευής…

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-020

…για να επαληθεύσουμε ότι ευτυχώς λειτουργεί μια χαρά. Τουλάχιστον μέχρι στιγμής.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-021

Βήμα 14

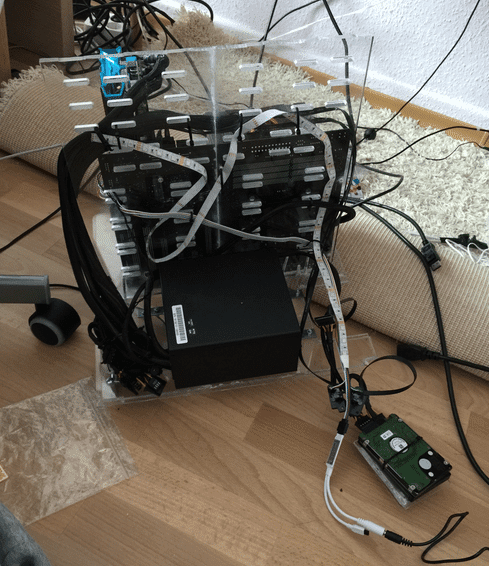

Σε αυτό το στάδιο ετοιμάζουμε τις θύρες για τα καλώδια και ελέγχουμε αν όλα εφαρμόζουν σωστά.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-022

Διακοσμητικά στοιχεία κατασκευής

Βήμα 15

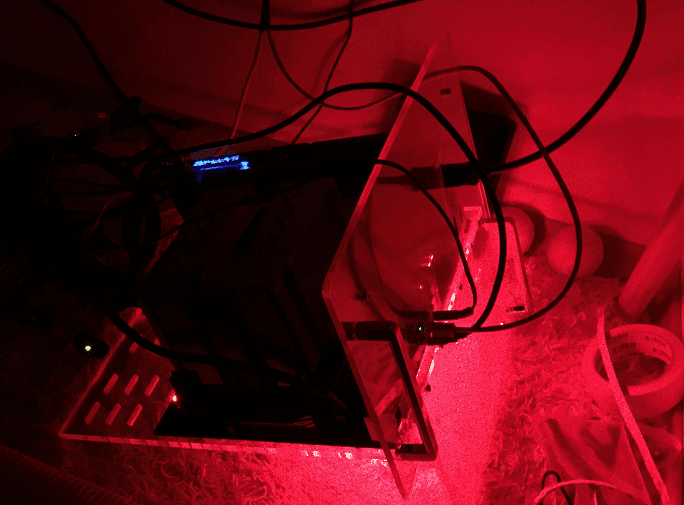

Συνδέουμε τη λωρίδα φωτισμού LED, προκειμένου να έχουμε αισθητικά ωραίο αποτέλεσμα το βράδυ.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-023

Βήμα 16

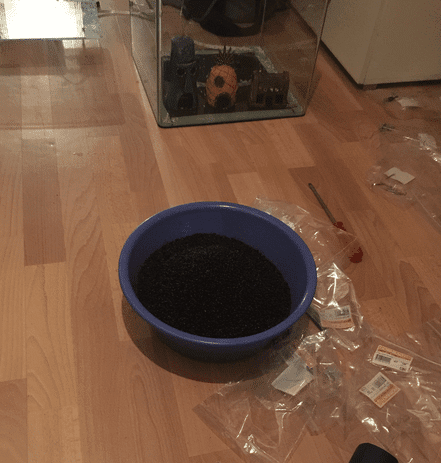

Πλένουμε τα χαλίκια που αγοράσαμε και φροντίζουμε να στεγνώσουν πάρα πολύ καλά. Με αυτό τον τρόπο αποφεύγουμε το ενδεχόμενο να «βγάλουν» το χρώμα τους μέσα στο λάδι και να λερώσουν το διάφανο αποτέλεσμα που θέλουμε.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-024

Βήμα 17

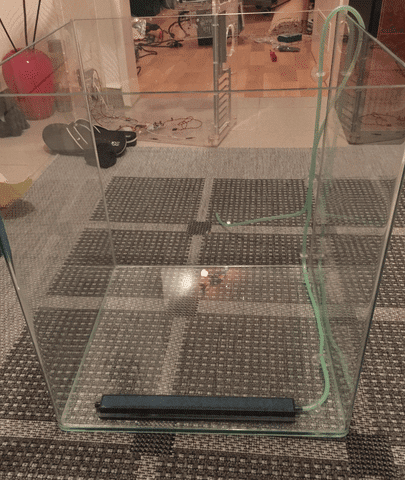

Τοποθετούμε το μηχάνημα για τις φυσαλίδες στο σημείο που θέλουμε μέσα στη δεξαμενή.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-025

Βήμα 18

Για άλλη μια φορά ελέγχουμε αν όλα εφαρμόζουν σωστά.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-026

Η ώρα της καθαριότητας

Βήμα 19

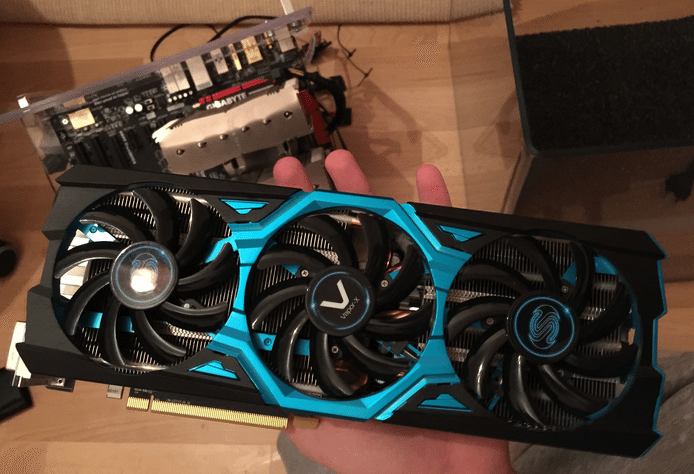

Ήρθε η ώρα να καθαριστεί η κάρτα γραφικών με τον συμπιεσμένο αέρα καθαρισμού…

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-027

…και να την κάνουμε να λάμπει.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-028

Σαφώς, αν η κάρτα μας είναι καινούργια, δεν χρειάζεται αυτή η διαδικασία.

Τελική συναρμολόγηση και επανέλεγχος

Βήμα 20

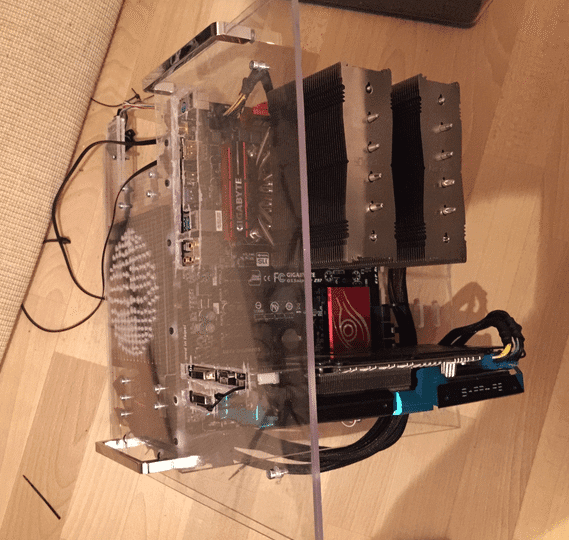

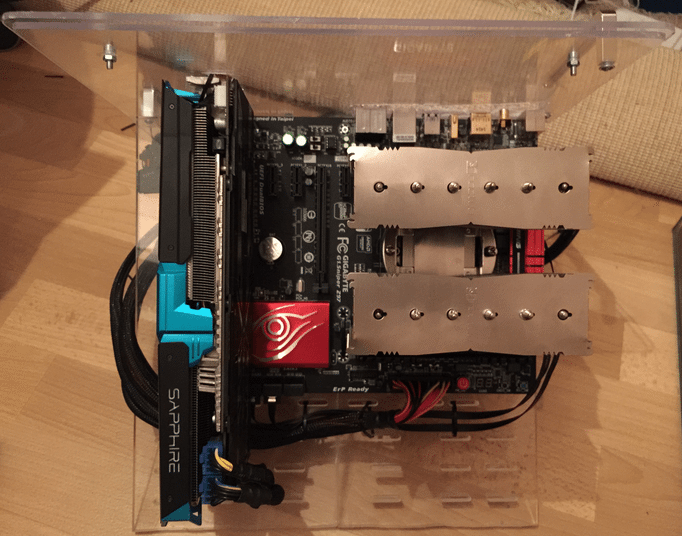

Είμαστε στο τελικό στάδιο που έχουμε πλέον συναρμολογήσει την κάρτα γραφικών με τη μητρική πλακέτα και τον επεξεργαστή.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-029

Βήμα 21

Αντικαθιστούμε τα καλώδια SATA για τον σκληρό δίσκο με άλλα που έχουν μήκος ενός μέτρου.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-030

Όπως ήδη αναφέραμε, οι δίσκοι δεν θα τοποθετηθούν μέσα στο λάδι.

Βήμα 22

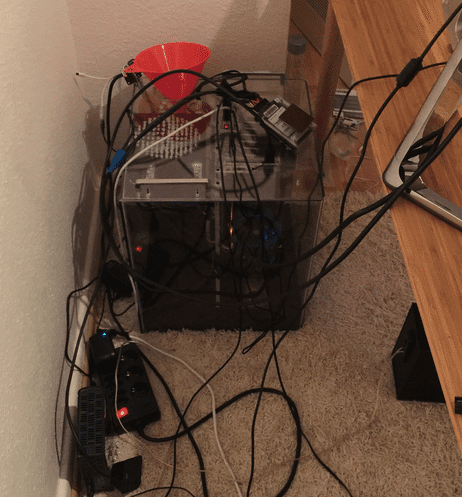

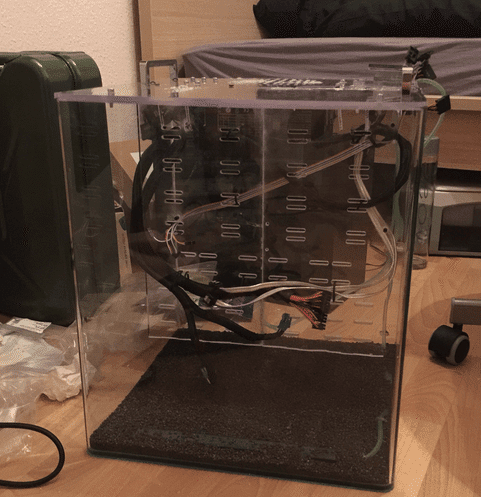

Το κουτί είναι στη θέση του, τα υλικά συναρμολογημένα και τα καλώδια μια χαρά. Προτού ρίξουμε 45 λίτρα λαδιού στον πανάκριβο εξοπλισμό μας, θεωρούμε καλό να κάνουμε έναν τελευταίο έλεγχο.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-031

Και ρέει το λάδι

Βήμα 23

Επιτέλους , φτάσαμε στο τελευταίο στάδιο που γεμίζουμε τη δεξαμενή με το λάδι. Ετοιμάζουμε το χωνί μας, παίρνουμε το λάδι, κάνουμε την προσευχή μας, και ξεκινάμε.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-032

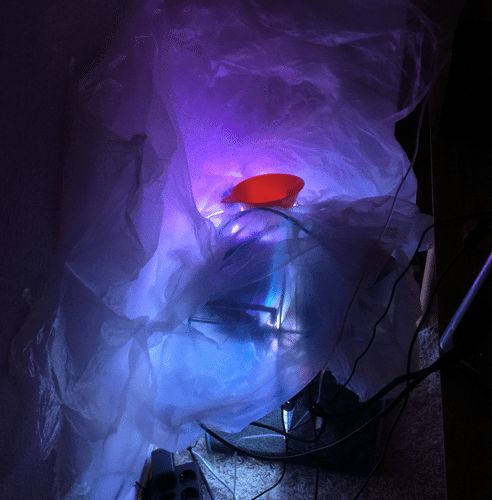

Για να αποφύγουμε τυχόν διαρροές του λαδιού στο πάτωμα ή στη γυάλα, τυλίγουμε με ανοιχτόχρωμες σακούλες σκουπιδιών. Αποφεύγουμε το χαρτί γιατί ποτίζει.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-033

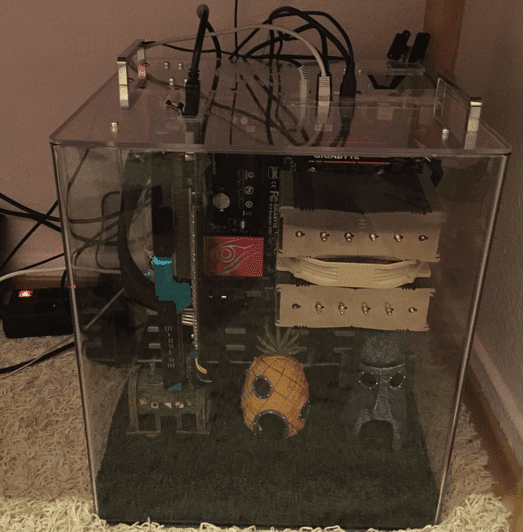

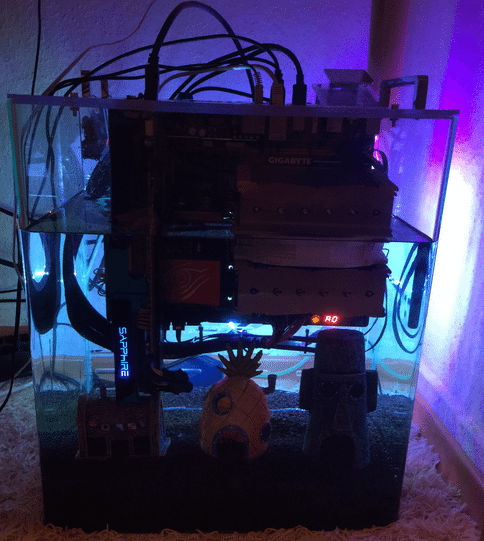

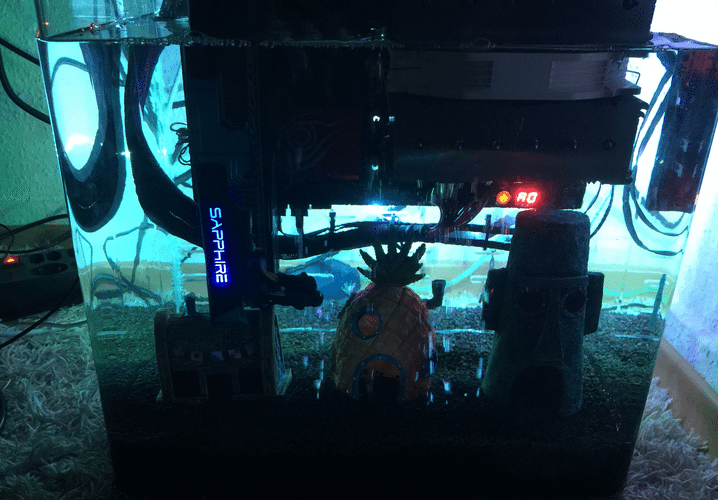

Το τελικό αποτέλεσμα φαίνεται στην εικόνα που ακολουθεί.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-034

Τα διακοσμητικά θα τα διαλέξουμε φυσικά με βάση το προσωπικό μας γούστο.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-035

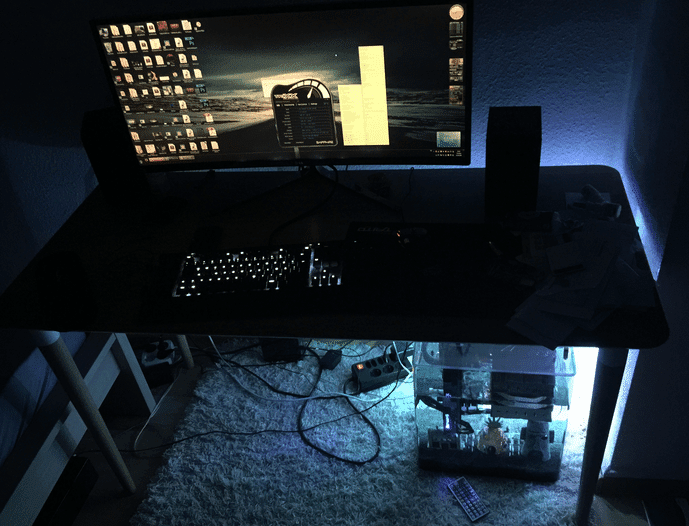

Παρόλο που η κατασκευή για ψύξη υπολογιστή με λάδι φαίνεται κάπως άχαρη στην αρχή, με τις κατάλληλες εναλλαγές του φωτισμού μπορούμε να δημιουργήσουμε ένα πολύ ωραίο αποτέλεσμα.

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-036

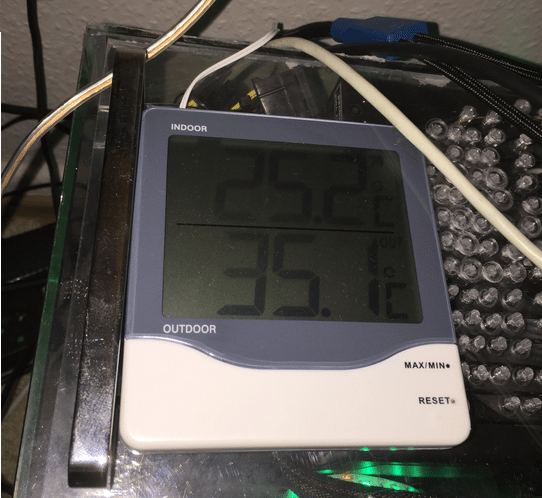

Φυσικά δεν ξεχνάμε να ελέγχουμε τη θερμοκρασία. Άλλωστε, γι'αυτό κάναμε ψύξη υπολογιστή με λάδι. Ή μήπως όχι;

%cf%80%cf%89%cf%82-%ce%ba%ce%ac%ce%bd%ce%bf%cf%85%ce%bc%ce%b5-%cf%88%cf%8d%ce%be%ce%b7-%cf%85%cf%80%ce%bf%ce%bb%ce%bf%ce%b3%ce%b9%cf%83%cf%84%ce%ae-%ce%bc%ce%b5-%ce%bb%ce%ac%ce%b4%ce%b9-037

Θα δοκιμάζατε να κάνετε ψύξη υπολογιστή με λάδι?

Θα θέλαμε τη γνώμη σας για την κατασκευή που παρουσιάσαμε και αν θα τολμούσατε να την κάνετε μόνοι σας. Σας επισημαίνουμε ότι δεν είναι εύκολη η ψύξη υπολογιστή με λάδι και υπάρχει μεγάλη πιθανότητα να αποτύχει το εγχείρημα.

Αν βέβαια είστε αποφασισμένοι, θα περιμένουμε να μας πείτε πώς σας φάνηκε η εμπειρία και να μας δείξετε το αποτέλεσμα.

Τα άλλα site του δημιουργού

Ο Alex. W., εκτός από το site http://mineraloilpc.de/ που είναι αφιερωμένο στο συγκεκριμένο project, έχει δημιουργήσει και τα παρακάτω site:

Θα πρέπει βέβαια να σας προειδοποιήσουμε πως τα παραπάνω site είναι αποκλειστικά στα Γερμανικά.

Save as PDF

Πώς Κάνουμε Ψύξη Υπολογιστή με Λάδι, Βήμα Προς Βήμα

Προτάσεις συνεργασίας

Τα νέα άρθρα του PCsteps

Γίνε VIP μέλος στο PCSteps

Πηγή οδηγού

Οι κυριότεροι λόγοι που οδηγούν στην υπερθέρμανση

Λίγα λόγια για τις συμβατικές μεθόδους ψύξης υπολογιστή

Αερόψυξη

Υδρόψυξη

Άλλες μέθοδοι για την ψύξη υπολογιστή

Πώς λειτουργεί η ψύξη υπολογιστή με λάδι

Γίνεται να αγοράσω έτοιμο υπολογιστή που να ψύχεται με λάδι?

Τα υλικά μέρη του υπολογιστή

Απαραίτητα εργαλεία για την κατασκευή

Ξεκινάμε την κατασκευή για ψύξη υπολογιστή με λάδι

Προετοιμασία χώρου και hardware

Φέρνουμε τα πλεξιγκλάς στα μέτρα της δεξαμενής

Τοποθετούμε μέρος του hardware στη δεξαμενή

Τα χερούλια της δεξαμενής

Έλεγχος και οριστική τοποθέτηση hardware

Διακοσμητικά στοιχεία κατασκευής

Η ώρα της καθαριότητας

Τελική συναρμολόγηση και επανέλεγχος

Και ρέει το λάδι

Θα δοκιμάζατε να κάνετε ψύξη υπολογιστή με λάδι?

Τα άλλα site του δημιουργού

Ίσως σας αρέσουν

Είσοδος VIP

Γίνε VIP μέλος

Προτάσεις συνεργασίας

Τα Νέα Άρθρα του PCsteps

Οι Στήλες του PCsteps
